收缩套筒设计指南 - 水晶视觉包装
Dieline -你成功的关键
成功收缩套筒项目的第一步是从CVPS请求Dieline。DIELINE定制到您的产品，并将作为项目的设计模板。需要一个样本容器，以便CVP为项目生产自定义Dieline。您的销售代表。可以指示您将容器提交给CVPS。
怎样使用dieline
dieline以PDF文件的形式提供，您可以将其导入设计软件并作为模板使用。这个电线应该放在一个单独的层从你的作品。通常按实际尺寸的100%提供，不应缩小或扩大。

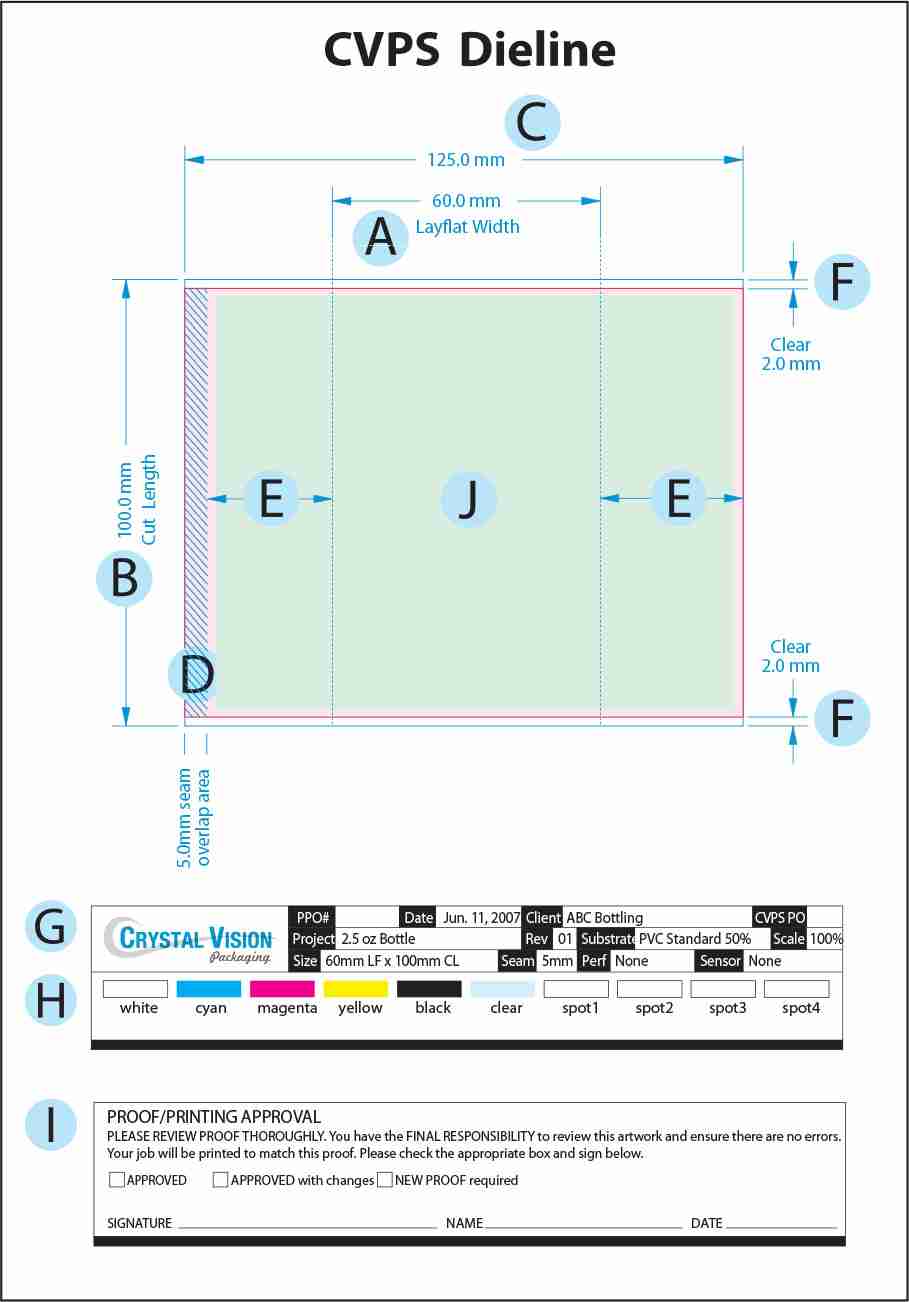

Dieline包含以下信息：
一个Layflat大小
这是缝合后套筒的成品宽度。除滑的垂直线是套筒将被折叠的地方。这些折叠可以在套筒上水平移动，但必须距离套筒的接缝至少20mm。
B切割长度
这是标签的高度，包括袖子顶部和底部的2mm区域。
C无缝的宽度
薄膜的平坦，未命中的卷筒纸宽度
DSeam重叠
该区域将被从套筒的另一侧的重叠膜覆盖。该区域可以包括背景图像，但不应包括任何重要副本。
E折叠位置
Layflat可以向左或向右移动以适应您的设计，但距离接缝必须超过20mm。为了保持Layflat尺寸，如果移动，折叠线必须保持相同的距离。
F清洁区
为了从生产衣袖的轧辊上剪下衣袖，轧辊上的每个重复工序之间必须有一个清晰的区域。每次重复之间产生的4毫米的清晰空间允许套管被精确切割。
G项目规格
此区域用于列出项目规范
H墨水色板
所有墨水颜色必须用样品指定。根据需要添加或删除颜色。请记住指定所有现场颜色。在透明薄膜上，需要不透明的白色墨水来打印不透明的颜色。应包括所有Pantone斑点颜色，金属油墨，清漆和粘合剂的样本。
我证明批准
该区域用于批准CVPS将在印刷套筒之前提供的证据。在任何打印开始之前，必须将签名的证明副本返回到CVP。
J安全的地方
这个区域(绿色显示)是你的拷贝的安全区域。避免将重要的副本放在此区域之外。背景图像可以延伸到接缝边缘并清除如粉色区域所示的区域。项目不应超出红线。不需要流血。避免将条形码和重要的副本放在平铺的折纸上。
印版/专色
您的凹版印刷套装有限10个总板材。这包括CMYK工艺颜色，Pantone斑点颜色，金属油墨，不透明的白色，清漆和粘合剂。使用SWOP标准进行工艺颜色和PANTONE（PMS）涂层纯色。显示Dieline上用作样本的所有颜色。如果使用白色墨水作为整个打印区域的洪水，则不需要白色层。

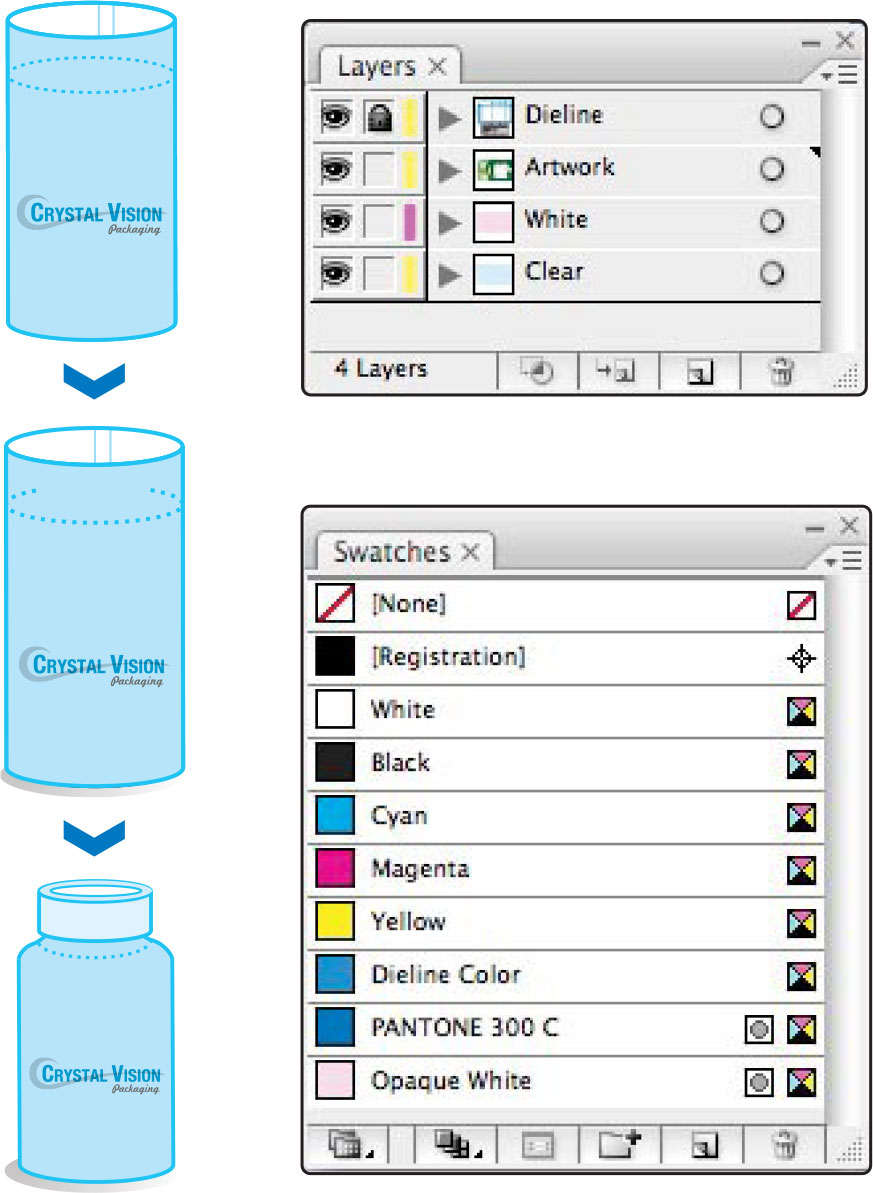

如果使用白色而不是泛色，使用g色的对比来显示白色墨水覆盖在单独的图层上。清晰区域也应该显示在一个单独的层在g颜色的对比。确保颜色模式设置为CMYK，而不是RGB。
设计/布局应用软件
adobeillustrator CS6 (.ai)是设计收缩袖的首选应用程序。我们也可以接受CorelDraw EPS文件，
高分辨率PDF文件、QuarkXPress文件和有一些限制的Adobe InDesign文件。Adobe PhotoShop不是一种可接受的用于打印套筒的格式。尽管它在编辑可能用于套筒的摄影图像方面非常出色，但它不应用于任何包含类型或矢量图形的内容。
尽可能将文件提交文件作为Illustrator CS6 AI文件。提交您的艺术品的PDF证明。
把图片
如果可能的话，将图像设置为300dpi，分层的PhotoShop PSD。不要嵌入图像。包括放置的图像与艺术文件。只使用位图(1位)、灰度(8位)、RGB(8位)或CMYK(8位)模式。
类型
转换所有类型的曲线(轮廓)。如果要进行类型更改，请为所有字体文件提供一个无概述的文档。小字体使用无衬线字体。避免使用带有细衬线和斜线的小字体。

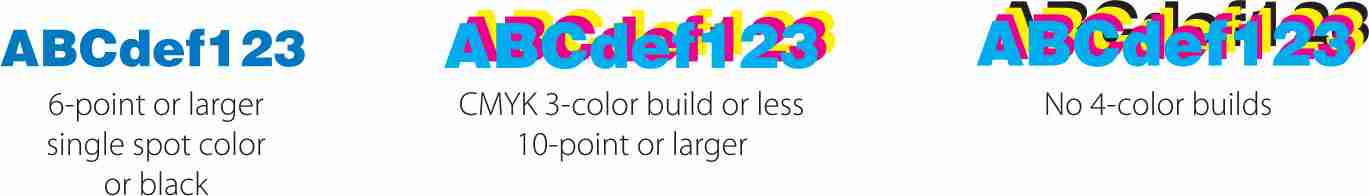

积极类型
固体(单墨)的所有正版必须是6点或更大，CMYK工艺的正版必须是12点或更大。限制CMYK构建类型为3种或更少的工艺颜色。考虑使用无衬线字体字体小于10点。

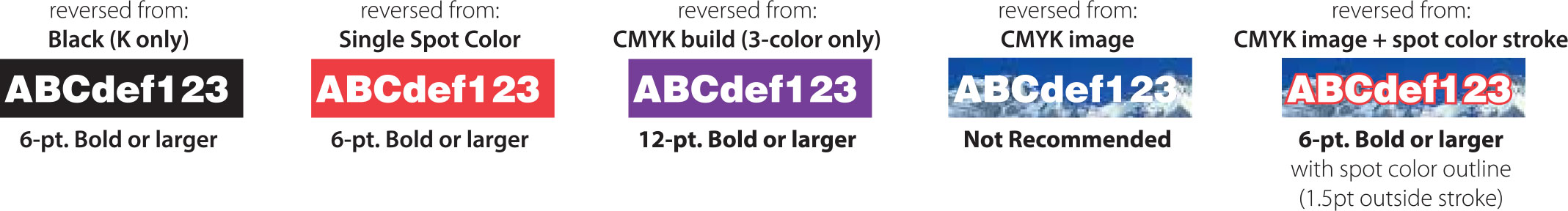

逆转类型
所有逆转类型必须是6分或更大，粗体或更重。较薄的类型比粗体更薄，必须添加0.2pt笔划。逆转类型小于12点只能从一种颜色和SANS-Ser逆转。没有CMYK过程类型小于16分。小型反转型（> 6磅）可以逆转光斑颜色或点颜色可用于概述文本。
颜色
从Adobe Illustrator调色板中删除所有额外颜色。仅使用CMYK颜色或PANTONE。涂层斑点颜色。确保所有点颜色都设置为现场而不是CMYK。不要使用RGB颜色。

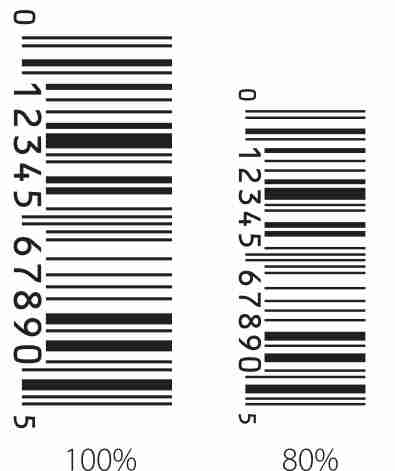

条形码
UPC代码和条形码应旋转，使得套筒上的代码条是水平的。这将有助于消除当套筒缩小到容器时由失真引起的扫描误差。条形码必须用不透明的白色背包，只能拨打条形，只能是黑色（k）。条形码必须是矢量艺术品（线条和曲线），而不是位图图像s。条形码可以减少高达80％，并且可以根据需要降低钢筋高度。
